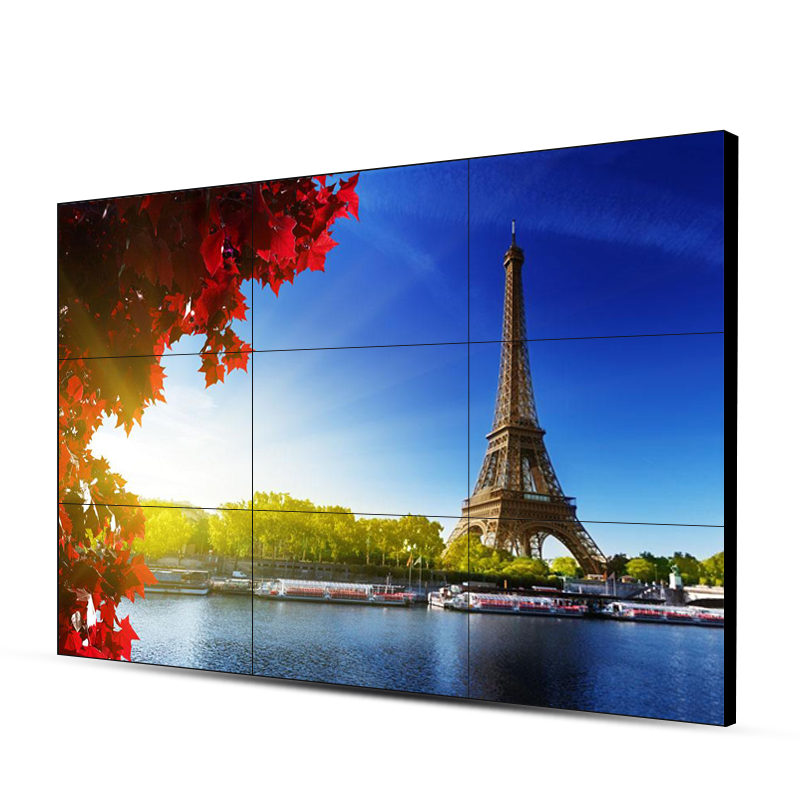

隨著監控系統的不斷完善，監控系統中通過高清攝像機采集到的圖像通過光纖收發器(或千M光纖收發器)傳輸?shù)奖O(jiān)控機房，人們對對圖像的顯示要求越來越高，往著清晰度更高、亮度更高、屏幕更大的方向發展。在智能化領域中，視頻監控、指揮中心、多媒體會議等多個子系統都涉及到視頻顯示功能。目前最流行的做法則是通過多個液晶屏組成成一個超大的屏幕，我們稱之為拼接屏。用拼接屏的好處是它可以根據不同使用需求，可實現不同的功能：單屏顯示、單屏單獨顯示、任意組合顯示、超大屏液晶顯示。

　　而在我們顯示產品的招投標過程中經常會遇到液晶拼接屏方案這個概念，這主要是在對大屏幕有具體需求的用戶采購項目書中出現，這時如果我們系統集成商想要參與這個項目的話就要提供一整套的液晶拼接屏方案來供用戶參考，根據現場的實際環境和需求來確定最終選擇什么樣的產品及多大的尺寸和具體詳細配置等，今天我們就來分析一下液晶拼接屏方案有哪幾部分組成：

　　第一:液晶拼接屏方案的首要產品就是大屏，這也是顯示方案的主要組成部分，一般情況下都是采用我們所熟悉的47寸、55寸等尺寸的拼接屏，一般情況下都會根據用戶對屏幕大小的要求及具體需求等來進行推薦。比如說如果用戶想要用來顯示監控圖像，那就要根據用戶的前端攝像機的數量來定，加上顯示環境的的具體尺寸來加以選擇，太大了資源浪費太小了圖像不能同時展現，所以一定要達到合理利用的目的。

　　第二:液晶拼接屏方案的核心設備—控制器產品，這個主要有幾種，一種是最常用的矩陣，主要用來切換信號使用，一種是分配器，是最簡單的整屏顯示設備，其它的就是外置拼接處理器和解碼設備了，這主要是根據用戶的使用需求來定，是用來解碼視頻圖像還是多路信號輸入切換，根據用戶具體需求來選擇。

　　第三:液晶拼接屏方案要體現在安裝方式上，在定下采用幾塊屏以后就要選擇采取哪種安裝方式了，一般情況下，常用的安裝方式主要是機柜式和鋁型材及掛墻等，選擇哪種方式一是拼接屏的塊數，二是安裝空間的大小，我們所遵行的原則就是6塊以下掛墻，6塊以上機柜或者型材式，看具體現場情況而定。

　   液晶拼接屏的組裝：

　　(1) 液晶拼接屏上下左右拼接單元用內六角螺栓緊固連接。

　　(2) 拼接單元和底座用內六角螺栓緊固連接。

　　(3) 先安裝底座單元，用水平儀或水管找好各個單元底座的水平，并保持底座在同一水平面上后進行連接固定。

　　(4) 裝完底座后，按先中間后兩邊、由下而上的順序安裝拼接單元，同時在每安裝完一層拼接單元后都要檢查它的垂直度與平整度。

　　液晶拼接屏安裝固定：

　　(1) 可以根據不同的現場情況可以采用吊頂支架連接固定和立面墻支撐支架固定兩種方式，無論采用哪種方式，要保證固定墻面(或天花頂)為承重墻(或頂)。

　　(2) 注意：在裝液晶屏?xí)r一定要先將支架固定好，切勿在沒固定好支架的情況下安裝屏體。(3) 調節液晶屏后掛架(圖一)的調整螺絲調整屏體的水平及水平縫隙。

　　(4) 調節單元框架掛粱上四個角的調整螺絲，調整屏體的平整度。

　　雖然拼接屏在視頻顯示領域具有很大的優勢，但由于它要通過多個40~60寸的單體大屏拼接組成，尺寸的可定制性非常有限，并且非常受用于安裝的墻面尺寸的影響。所以，要讓拼接屏和墻面占比最大化，需要學會如何對拼接屏進行合理的選型。這樣不僅能使監控系統達到更高的性價比，也使后期的監控維修或監控維保更為方便。
